Кабели с разъемом nano для подключения телефона к компьютеру
St-HunterДата: Воскресенье, 11.10.2009, 22:50 | Сообщение # 351
Ушедший навсегда...
Имя: Vitaliy
С нами с: 21.09.2009
Сообщений: 24
Награды: 0
Модель телефона: S75sw47, E71sw45
Статус: Offline
здраствуйте.
купил кабель. на нем наклейка DCA-100. вот такой же, только на конце разьем поменьше:
есть все контакты со стороны разъема телефона, замкнул 5 и 6 стал нормально определяться как DCA-100 без компа и DCA-510 с компом.
Но вот 7й контакт оборван, а 8й принаян к белому проводу. Это китайцы ошиблись с зарядкой? Разобрать плямбу на ЮСБ будет очень проблематично, как узнать какой провод должен идти на зарядку?


svn://st-hunter.ru - SVN EP3 ELFs
http://s75.st-hunter.ru - Ы75!

Siemens Ы75 - вне стандартов, вне конкуренции!

DrearyДата: Суббота, 17.10.2009, 15:15 | Сообщение # 352
Генерал-лейтенант
Имя: Дмитрий
С нами с: 19.10.2008
Сообщений: 704
Награды: 5
Модель телефона: E71v45
Статус: Offline
Может кто нибудь кинуть фото кабеля 510?

ЛешийДата: Суббота, 17.10.2009, 15:30 | Сообщение # 353
Генерал-майор
Имя: Ле
С нами с: 22.02.2008
Сообщений: 415
Награды: 2
Модель телефона: E71v45
Статус: Offline
Тут статейка с фотками есть

DrearyДата: Суббота, 17.10.2009, 18:00 | Сообщение # 354
Генерал-лейтенант
Имя: Дмитрий
С нами с: 19.10.2008
Сообщений: 704
Награды: 5
Модель телефона: E71v45
Статус: Offline
Леший, спасибо! :)

puchowik15Дата: Четверг, 29.10.2009, 22:40 | Сообщение # 355
Рядовой
Имя: Вадим
С нами с: 12.10.2007
Сообщений: 14
Награды: 0
Модель телефона: e71
Статус: Offline
Привет ребят!Такая проблемка.Решил спаять кабель на свою новенькую ешку,(до этого делал из кабеля от х65,все было норм)купил наушники для разъема,и купил кабель от пантэйча....К моему сожалению попалась не 2303 микруха,а какаято странная аu 9720..Дрова на комп поставил,припаял 3 провода и 5 с 6 замкнул..Тел узнал как дца100,но ни одна прога не находит тело!........

DrearyДата: Пятница, 30.10.2009, 07:17 | Сообщение # 356
Генерал-лейтенант
Имя: Дмитрий
С нами с: 19.10.2008
Сообщений: 704
Награды: 5
Модель телефона: E71v45
Статус: Offline
а ты правильный ком-порт выбрал? посмотри в настройкат компьютера

t_viktorДата: Пятница, 30.10.2009, 22:06 | Сообщение # 357
Генералиссимус
Имя: Виктор
С нами с: 30.07.2007
Сообщений: 1296
Награды: 9
Модель телефона: E71, EL71, CX70
Статус: Offline
puchowik15, скорее всего ты перепутал местами провода RX и TX. Ничего страшного не произойдет. Поменяй их местами. На Nano это 3й и 4й пин.

Прежде чем спросить - подумай!!!

Nikolas535Дата: Пятница, 06.11.2009, 00:01 | Сообщение # 358
Лейтенант
Имя: Николай
С нами с: 03.10.2009
Сообщений: 68
Награды: 0
Модель телефона: E71v39
Статус: Offline
Привет Всем! У меня есть кабель, собранный по схеме из статьи "Полнофункциональный датакабель на микросхеме 232-й серии", автор KonstanT (www.siemens-club.org/article/index.php@action=showarticle&idarticle=20.htm). Патчит сх75, м55, эксплореры видят телефон. Хочу переделать его для Е71. Надо ли допаивать резюки между 2 и 5, 2 и 7 пинами и соединять 5 и 6 пины для этого варианта?
И нет ли у кого-нибудь из Питера лишнего гнезда lumberg и штекера nano? Хотел сделать переходник. Спасибо за ответы.

t_viktorДата: Пятница, 06.11.2009, 19:55 | Сообщение # 359
Генералиссимус
Имя: Виктор
С нами с: 30.07.2007
Сообщений: 1296
Награды: 9
Модель телефона: E71, EL71, CX70
Статус: Offline
Nikolas535, резисторы между 2-5 и 2-7 не надо. Соединять 5 и 6 надо. А разъем берется от гарнитуры. Гарнитура стоит относительно дешево.

Прежде чем спросить - подумай!!!

Nikolas535Дата: Пятница, 06.11.2009, 20:54 | Сообщение # 360
Лейтенант
Имя: Николай
С нами с: 03.10.2009
Сообщений: 68
Награды: 0
Модель телефона: E71v39
Статус: Offline
Я на рынке Юнона видел только оригинальную гарнитуру для Е71 за 350 р. - это не очень дешево. Для старых сименсов можно все найти, а для бенков - уже напряг.

SvGAДата: Пятница, 27.11.2009, 21:11 | Сообщение # 361
Подполковник
Имя: Геннадий
С нами с: 05.01.2008
Сообщений: 115
Награды: 1
Модель телефона: e71sv45
Статус: Offline
St-Hunter, скорее всего этот кабель собран на китайском до мозга костей чипе ARK3116 как и кабель kq-u8a. Если это так, то я бы всеже советывал разобрать его и переделать, согласно прикрепленному мануалу, тогда и скорость работы повыше будет, и аппаратное управление потоком и прочие плюшки. Относительно питания, есливсе правильно то на нужном проводе будет напряжение около 5в.
Вложения: data-kq-u8a.pdf (183.6 Kb)



A50->CX65->S65->S75->EL71->E71x2+с35, c62, c65+трупик e71+glofish x600


Сообщение отредактировано SvGA - Пятница, 27.11.2009, 21:13

SUDALVДата: Четверг, 17.12.2009, 00:31 | Сообщение # 362
Рядовой
Имя: Владислав
С нами с: 17.12.2009
Сообщений: 2
Награды: 0
Модель телефона: EL71vХЗ ещё не починил
Статус: Offline
народ, не стал перечитывать всю тему, скажите а реально где-нить ща такой кабель найти?ну кроме как найти бушный

BenqmaksДата: Четверг, 17.12.2009, 01:09 | Сообщение # 363
Генерал-майор
Имя: Максим
С нами с: 06.02.2009
Сообщений: 259
Награды: 0
Модель телефона: EL71sw45+Elfpack 2.31; C81sw51
Статус: Offline
можнно еще в интернете купить...
тут


Фан-сайт Ferry Corsten

Nikolas535Дата: Четверг, 17.12.2009, 13:22 | Сообщение # 364
Лейтенант
Имя: Николай
С нами с: 03.10.2009
Сообщений: 68
Награды: 0
Модель телефона: E71v39
Статус: Offline
На соталенде дорого - 550 р или около того. В Москве, на Митинском рынке, месяц назад, были dca-100 по 300 р. Сайт www.irda.ru. Качество не проверял. Почтой высылают.

Gunevi4Дата: Четверг, 17.12.2009, 13:49 | Сообщение # 365
Рядовой
Имя: Gunevi4
С нами с: 23.11.2009
Сообщений: 2
Награды: 0
Модель телефона: E71v45
Статус: Offline
Nikolas535, покупаю китайские аудио переходники на 3,5мм для получения штекера Nano, стоит от 70 до 100 руб, дешевле чем с гарнитуры

SUDALVДата: Четверг, 17.12.2009, 16:53 | Сообщение # 366
Рядовой
Имя: Владислав
С нами с: 17.12.2009
Сообщений: 2
Награды: 0
Модель телефона: EL71vХЗ ещё не починил
Статус: Offline
Quote (Nikolas535)
на Митинском рынке

о ну ок я туда приехать могу только знать бы есть там точно или нет...
Quote (Benqmaks)
можнно еще в интернете купить... тут

ок, спасибо!и правда дорого, но всё таки вариант!

Nikolas535Дата: Четверг, 17.12.2009, 20:58 | Сообщение # 367
Лейтенант
Имя: Николай
С нами с: 03.10.2009
Сообщений: 68
Награды: 0
Модель телефона: E71v39
Статус: Offline
Gunevi4, где покупаешь то? Скажи адресок, если не секрет.

SalimSoftДата: Суббота, 16.01.2010, 16:19 | Сообщение # 368
Лейтенант
Имя: SalimSoft
С нами с: 11.12.2009
Сообщений: 47
Награды: 0
Модель телефона: C72,CX75,E71
Статус: Offline
Фух... с нано-папами стало еще сложней... еле нашел... и то с зарядки с 2мя пинами (минус 90руб)... ну ничего можно воткнуть пины (Слава богу имеется папа слим-люмберг)... И так... завтра вооружусь паяльником (паяю плохо.... последнее что паял - это динамик другой на M75)... так что крестите за меня пальцы завтра отпишу... если пальцы от счастья паяльником не сожгу...

_________________
Простите за флуд.... просто всплеск эмоций....



putnikДата: Суббота, 16.01.2010, 17:00 | Сообщение # 369
Генерал-майор
Имя: Артур
С нами с: 20.02.2009
Сообщений: 323
Награды: 5
Модель телефона: e71sw45 ep2.3+mp14
Статус: Offline
SalimSoft, я кабель привез :) Обращийся если что

...есть желание купить схг75,сг75,сл91,еф81,e71,ел71
...на воспитании: e71sw45+ep2.3+mp14, sl75sw52, cx75sw25+ep2.3, c75sw22+ep2.3, s75sw47+ep2.3+mp14

SalimSoftДата: Вторник, 19.01.2010, 16:26 | Сообщение # 370
Лейтенант
Имя: SalimSoft
С нами с: 11.12.2009
Сообщений: 47
Награды: 0
Модель телефона: C72,CX75,E71
Статус: Offline
putnik'у большое спасибо за предоставленную маму люмберг

Не откажусь от помощи с ТП.... Поэтому коплю денег на ящик пива)))

Добавленно позднее (21.01.10)

Если по такой схеме сделаю переходник норм?





Сообщение отредактировано SalimSoft - Четверг, 21.01.2010, 20:36

t_viktorДата: Пятница, 22.01.2010, 16:43 | Сообщение # 371
Генералиссимус
Имя: Виктор
С нами с: 30.07.2007
Сообщений: 1296
Награды: 9
Модель телефона: E71, EL71, CX70
Статус: Offline
SalimSoft, у меня такой. Всё работает.

Прежде чем спросить - подумай!!!

SalimSoftДата: Пятница, 22.01.2010, 18:14 | Сообщение # 372
Лейтенант
Имя: SalimSoft
С нами с: 11.12.2009
Сообщений: 47
Награды: 0
Модель телефона: C72,CX75,E71
Статус: Offline
Писец по городу проходил никто не берется за такую работу ((((


Shurik2975Дата: Суббота, 30.01.2010, 16:56 | Сообщение # 373
Рядовой
Имя: Александр
С нами с: 30.01.2010
Сообщений: 5
Награды: 0
Модель телефона: СХ65
Статус: Offline
Я понимаю что форум не по мей моделе но уменя вопрос по кабелю а не телефону.

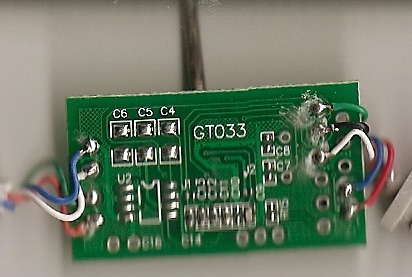

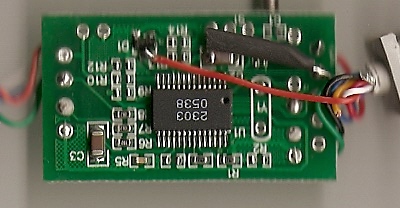

Привет всем.Такая проблемма тел.СХ65 есть кабель DCA 540 устанавливаю MPM подключаю кабель к телефону
набираю *#06# телефон кабель определяет как DCA 540 потом подключаю к компу и тут и проблемма винда невидит
кабель вообще если выключить и включить телефон когда кабель подключен то появляется сообщение типа виндовс
неможет определить тип устройства и всё.Ну думаю ладно чтото с кабелем купил новый DCA 510 ставлю дрова PL2303
подключаю кабель к компу кабель обнаружывается и устанавлевается без проблем НО если подключить кабель к
телефону и набрать *#06# то телефон кабель не определяет и также неодна прога неможет определить тело ни симоко
ни MOBILedit ни MPM.Посоветуйте что делать?

Вложения: 2584444.jpg (59.5 Kb) · 1485068.jpg (48.1 Kb)

Yura777Дата: Суббота, 30.01.2010, 18:32 | Сообщение # 374
Генерал-майор
Имя: ЮРА
С нами с: 18.01.2008
Сообщений: 266
Награды: 0
Модель телефона: ZUK Z1
Статус: Offline
Почитсть гнездо у телефоне и возможно, переустанови виндовс и установи нормальную антивируску :-) Ето должно помочь!

CX70-BSc81-S75-BSe71+BSEL71-LG-P500-LG-O2X-MOT-XT862-SGNII-SGS3-ZC2-SGS3-NOTE 3(n9005)-LG G Pro 2- SGS4-Fly Iq4410q- Nexus 5-ASUS ZenFone 2-LgG2-HTC One M7-LG G Pro2-ZTE nubia Z7 mini - ZUK Z1

Сообщение отредактировано Yura777 - Воскресенье, 31.01.2010, 00:34

Gunevi4Дата: Воскресенье, 31.01.2010, 02:03 | Сообщение # 375
Рядовой
Имя: Gunevi4
С нами с: 23.11.2009
Сообщений: 2
Награды: 0
Модель телефона: E71v45
Статус: Offline
Quote (Nikolas535)
Gunevi4, где покупаешь то? Скажи адресок, если не секрет.

Nikolas535, Не секрет:) у нас в Йошкар-Оле в нескольких отдельчиках, торгующих мобильной мелочевкой, видел. Мимо одного неделю назад проходил, так закончились...
